Elegir el grado de protección IP en cuadros eléctricos no consiste en buscar el número más alto. La pregunta útil es qué condiciones tendrá que soportar realmente el cuadro: polvo, humedad, agua, intemperie o procesos de limpieza. Esas variables cambian el criterio de selección.
En Eintek partimos de las condiciones de instalación para entender qué necesita cada proyecto. Conocer qué significan códigos como IP54, IP55, IP65 o IP66 es el primer paso; después hay que valorar qué implica cada nivel en la práctica y cómo encaja con el diseño completo del cuadro.
Qué es el grado de protección IP y qué indican sus dos cifras
El grado de protección IP es un sistema de clasificación definido por la norma IEC 60529 para las envolventes de equipos eléctricos. El código describe la protección frente al acceso a partes peligrosas, la entrada de cuerpos sólidos y los efectos perjudiciales del agua. En un cuadro eléctrico sirve como referencia para evaluar su exposición, pero no determina por sí solo si la solución es adecuada para una instalación concreta.
El código se compone de las letras IP seguidas de dos cifras. La primera se relaciona con el acceso y la entrada de cuerpos sólidos; la segunda, con la entrada de agua. Leerlas por separado evita interpretar IP54, IP55, IP65 o IP66 como una simple escala en la que el número más alto siempre sea preferible.
Qué indica la primera cifra del código IP
La primera cifra expresa el nivel de protección frente al acceso a partes peligrosas y frente a cuerpos sólidos. En los niveles 5 y 6 entra en juego específicamente el polvo: el 5 limita su entrada hasta un nivel que no interfiera con el funcionamiento, mientras que el 6 corresponde a una envolvente estanca al polvo.
Esta cifra cobra especial importancia en zonas con partículas en suspensión, suciedad o polvo generado por el proceso. La decisión debe partir de cuánto polvo existe, con qué frecuencia aparece y qué posibilidad real tiene de alcanzar el cuadro.
Qué indica la segunda cifra del código IP
La segunda cifra expresa la protección frente a la entrada de agua. Los niveles distinguen exposiciones diferentes, desde salpicaduras hasta chorros de distinta intensidad, además de otros escenarios contemplados por la norma.
Un interior controlado, una zona húmeda, un exterior expuesto a lluvia y un proceso de limpieza con agua no plantean el mismo requisito. Por eso la segunda cifra debe relacionarse con la forma, intensidad y frecuencia con la que el agua puede alcanzar la envolvente.
IP54, IP55, IP65 e IP66: qué diferencias hay
Estos cuatro grados aparecen con frecuencia en entornos industriales y permiten entender bien cómo cambia la protección. Compararlos ayuda a evitar dos errores: quedarse corto frente a la exposición real o elevar el grado sin una necesidad técnica que lo justifique.
| Grado IP | Protección frente a sólidos | Protección frente al agua |
| IP54 | Entrada de polvo limitada. | Salpicaduras de agua. |
| IP55 | Entrada de polvo limitada. | Chorros de agua. |
| IP65 | Estanco al polvo. | Chorros de agua. |
| IP66 | Estanco al polvo. | Chorros de agua potentes. |
Qué significa IP54
IP54 combina un nivel 5 frente a sólidos —entrada de polvo limitada— con un nivel 4 frente al agua, correspondiente a salpicaduras. Puede encajar en determinadas instalaciones interiores o protegidas, siempre que la exposición real no exija estanqueidad total al polvo ni resistencia frente a chorros.
Qué significa IP55
IP55 mantiene el mismo nivel frente al polvo que IP54 y aumenta la protección frente al agua hasta el nivel 5, asociado a chorros. Cambiar de IP54 a IP55 no mejora la protección frente al polvo; cambia el requisito frente al agua.

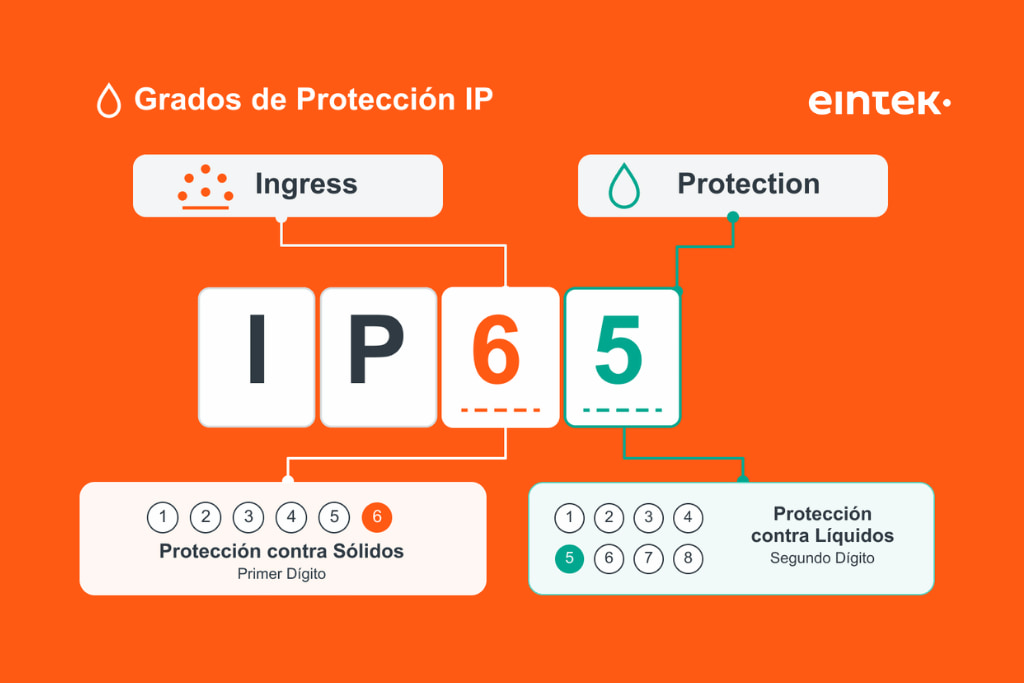

Qué significa IP65
IP65 eleva la primera cifra a 6: la envolvente es estanca al polvo. La segunda cifra se mantiene en el nivel 5 frente a chorros de agua. Esta combinación explica por qué la búsqueda «qué significa IP65» es frecuente, pero conocer la definición no basta para decidir si es la opción correcta para un cuadro concreto.
Antes de elegir IP65 hay que comprobar si el entorno exige realmente estanqueidad frente al polvo y si el nivel de exposición al agua coincide con el que representa su segunda cifra.
Qué significa IP66
IP66 mantiene el nivel 6 frente a sólidos y eleva la segunda cifra al nivel 6, previsto para chorros de agua más potentes. Al comparar IP65 e IP66, la diferencia principal está en la exigencia frente al agua, no en la protección frente al polvo.
La pregunta no es cuál es «mejor», sino qué exposición tendrá realmente el cuadro y qué nivel necesita la instalación.
Cómo elegir el grado IP de un cuadro eléctrico según el entorno
La selección debería empezar por el entorno, no por el código. Revisa dónde se instalará el cuadro, qué agentes pueden alcanzarlo y con qué intensidad. Después podrás traducir esas condiciones en requisitos de protección frente a sólidos y agua.
| Entorno del cuadro | Exposición principal | Qué revisar | Criterio de selección |
| Interior controlado | Suciedad, partículas ocasionales o salpicaduras. | Humedad, limpieza, proximidad a procesos. | No sobredimensionar si la exposición no lo exige. |
| Ambiente con polvo | Partículas y polvo en suspensión. | Cantidad, frecuencia y posibilidad de entrada. | Priorizar la primera cifra del código. |
| Zona húmeda o con salpicaduras | Humedad y contacto ocasional con agua. | Forma y frecuencia con la que llega el agua. | Distinguir salpicaduras de chorros. |
| Exterior o intemperie | Lluvia, polvo, humedad y cambios ambientales. | Exposición directa, cubierta, orientación y emplazamiento. | Analizar conjuntamente sólidos y agua. |
| Limpieza con agua o chorros | Agua dirigida sobre la envolvente. | Presión, intensidad, frecuencia y dirección. | Comparar el nivel frente a chorros con la exposición real. |
| Varias condiciones adversas | Combinación de polvo, agua o humedad. | Exposiciones previsibles y efectos sobre el cuadro. | Integrar IP con temperatura, ventilación, entradas y cierres. |
Esta tabla es una orientación para identificar variables, no una correspondencia automática entre entorno y grado IP. Dos cuadros instalados en un espacio similar pueden requerir niveles distintos si cambia su exposición real.
Cuadros eléctricos en interiores y entornos controlados
Estar dentro de una nave no define por sí solo el grado necesario. Hay que revisar la presencia de partículas, la proximidad a procesos húmedos, posibles salpicaduras, ventilación del recinto y métodos de limpieza. En un interior limpio y protegido, sobredimensionar la estanqueidad puede no aportar una ventaja técnica.
Ambientes industriales con polvo
Cuando existe polvo en suspensión, la primera cifra adquiere especial relevancia. No es igual una presencia ocasional de partículas que un proceso que genera polvo de forma habitual. IP54 e IP55 ofrecen un nivel diferente frente al polvo que IP65 e IP66; la elección debe corresponder a la exposición efectiva.
Humedad, salpicaduras y presencia de agua
Aquí manda la segunda cifra. La humedad ambiental, una salpicadura puntual y un chorro dirigido son situaciones distintas. Antes de seleccionar el grado, identifica cómo llega el agua, con qué frecuencia y con qué intensidad. Esa diferencia explica, por ejemplo, el salto de IP54 a IP55 y de IP65 a IP66.

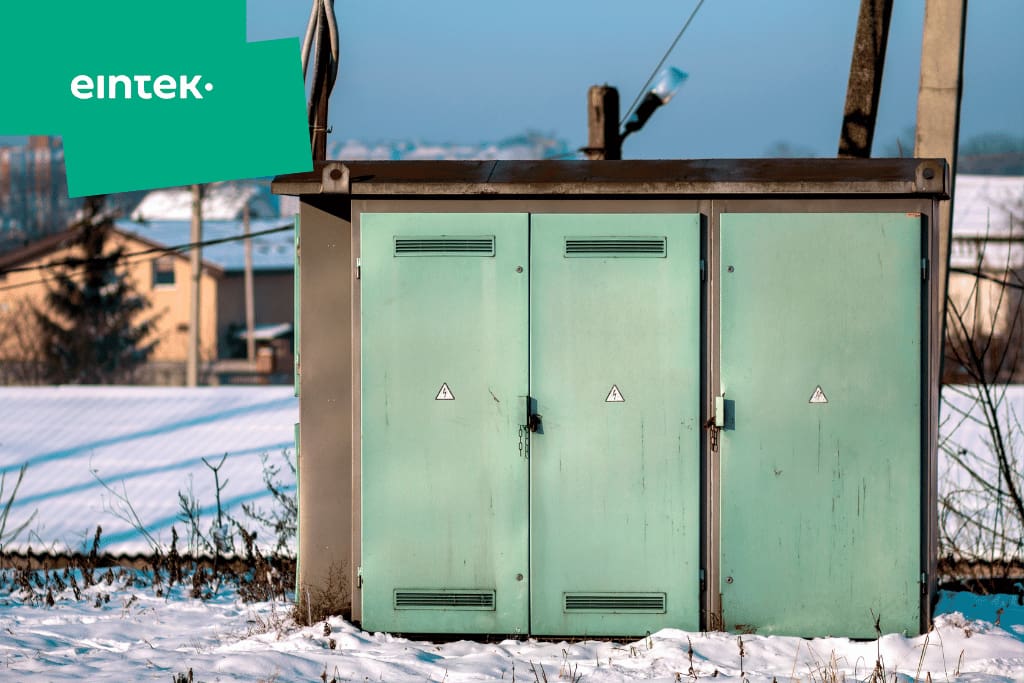

Cuadros eléctricos en exterior e intemperie
Un cuadro eléctrico exterior puede estar expuesto a lluvia, polvo, humedad y cambios ambientales, pero «exterior» tampoco equivale automáticamente a un IP concreto. Importan la exposición directa, la existencia de cubierta, la orientación y las condiciones del emplazamiento.
Si estás definiendo un cuadro para una instalación concreta, estos criterios complementan los que debes valorar al elegir el cuadro eléctrico adecuado en términos generales.
Entornos con limpieza mediante agua o chorros
La limpieza puede cambiar el criterio de selección. Una salpicadura ocasional no plantea el mismo requisito que un chorro dirigido sobre la envolvente. Revisa presión, intensidad, frecuencia y dirección del agua y compáralas con el nivel representado por la segunda cifra.
¿Un grado IP más alto siempre es mejor?
No necesariamente. Un grado superior puede ser imprescindible cuando el entorno exige más protección, pero una envolvente más cerrada también condiciona otras decisiones del cuadro. El objetivo es conseguir la protección necesaria sin ignorar temperatura, ventilación, mantenimiento o accesibilidad.
Protección frente al entorno y disipación térmica
Una mayor estanqueidad reduce el intercambio de aire con el exterior y puede disminuir la capacidad del conjunto para disipar calor. Este efecto cobra importancia cuando el cuadro integra equipos con pérdidas térmicas significativas.
Por eso protección ambiental y comportamiento térmico deben estudiarse conjuntamente. IP65 o IP66 pueden ser necesarios por la exposición, pero esa elección obliga a comprobar cómo se mantendrá una temperatura adecuada en el interior.
Ventilación, temperatura y mantenimiento
Si el diseño necesita ventilación o climatización, los elementos incorporados deben ser compatibles con el grado de protección previsto. Lo mismo ocurre con filtros, juntas, accesos y cierres: proteger frente al entorno y mantener condiciones correctas para los componentes son objetivos del mismo diseño.
El grado IP tampoco es una condición que se define una vez y se olvida. El mantenimiento y las intervenciones posteriores deben conservar los requisitos previstos inicialmente.
El grado IP forma parte del diseño completo del cuadro
Elegir una envolvente con un determinado grado IP es solo una parte del proyecto. El nivel de protección del conjunto depende también de cómo se resuelvan las aperturas, entradas de cable, cierres y elementos incorporados durante el montaje y la instalación.
Entradas de cable, prensaestopas y cierres
Cada abertura puede convertirse en un punto crítico. Los prensaestopas, pasamuros y cierres deben seleccionarse e instalarse de forma compatible con la protección prevista. Una envolvente con una clasificación elevada no compensa una entrada de cable mal sellada o un accesorio inadecuado.
Mantener la protección durante instalación y uso
La instalación y las modificaciones posteriores también cuentan. Añadir una nueva entrada, sustituir un cierre o intervenir sobre una junta puede alterar la estanqueidad si la operación no mantiene el mismo criterio técnico.
Por eso el grado IP debe integrarse desde el diseño del cuadro eléctrico junto con la disposición de componentes, entradas, ventilación, temperatura y condiciones reales de instalación.

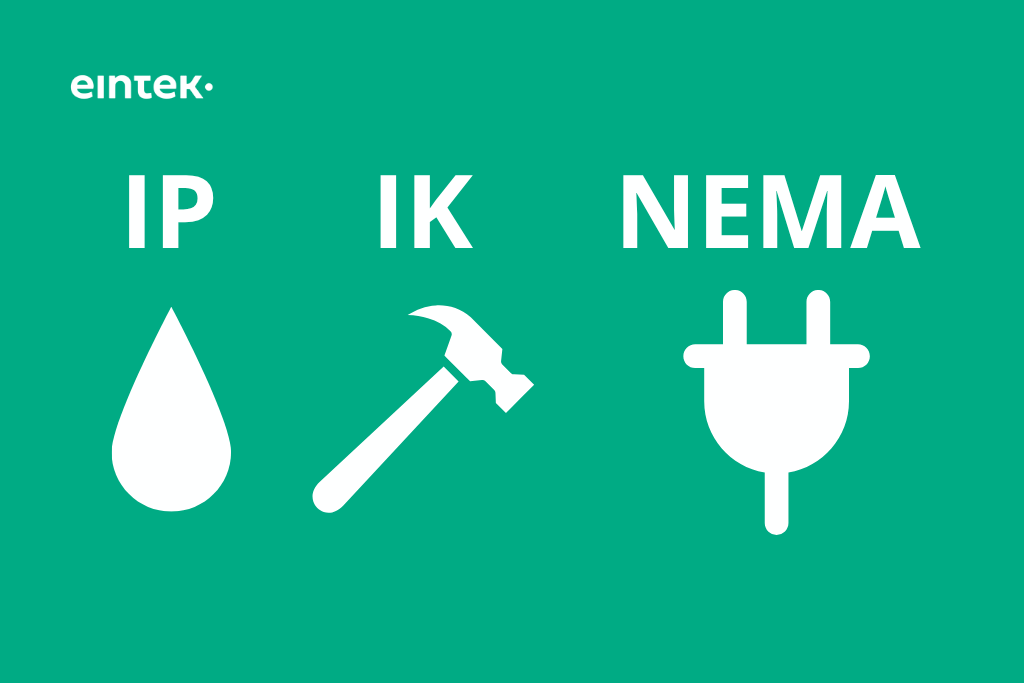

IP, IK y NEMA: conceptos relacionados que no significan lo mismo
IP, IK y NEMA aparecen a menudo al hablar de envolventes, pero no son clasificaciones equivalentes. Separarlas evita tomar decisiones a partir de comparaciones simplificadas.
Diferencia entre protección IP e IK
IP describe la protección frente al acceso, los cuerpos sólidos y el agua. IK evalúa la resistencia frente a impactos mecánicos externos. Un cuadro puede necesitar requisitos de ambos tipos, pero un valor no sustituye al otro.
IP y NEMA: por qué no deben tratarse como equivalentes directos
NEMA utiliza una clasificación distinta, especialmente extendida en Norteamérica, y contempla características adicionales según el tipo de envolvente. Existen tablas de correspondencia en una dirección para determinadas clases NEMA, pero no debe tratarse una equivalencia IP-NEMA como una conversión automática.
Si un proyecto exige una clasificación NEMA, hay que revisar los requisitos de ese sistema en lugar de limitarse a buscar el IP aparentemente equivalente.
Define el grado de protección desde las condiciones reales de tu proyecto
Después de interpretar el código y comparar los grados, la decisión vuelve al mismo punto: qué tendrá que soportar el cuadro durante su funcionamiento. Reúne los datos que pueden cambiar la respuesta —ubicación, polvo, humedad, agua, limpieza, temperatura, ventilación, entradas y futuras modificaciones— y conviértelos en requisitos de diseño.
En Eintek podemos ayudarte a analizar esos requisitos desde la fase de diseño. Si necesitas definir el grado de protección y plantear un cuadro para unas condiciones de trabajo concretas, podemos estudiar contigo el entorno de instalación y cómo debe integrarse esa protección con el resto de decisiones técnicas del conjunto.
Preguntas frecuentes sobre el grado de protección IP en cuadros eléctricos
¿IP65 es suficiente para un cuadro eléctrico exterior?
No se puede decidir solo por estar en exterior. Hay que revisar exposición a lluvia, polvo, chorros, ubicación, cubierta y otras condiciones del emplazamiento. El exterior es una variable; no una correspondencia automática con IP65.
¿IP66 es mejor que IP65?
IP66 ofrece un nivel superior frente a chorros de agua, mientras ambos comparten el nivel 6 frente al polvo. Será más adecuado cuando esa mayor exigencia frente al agua sea necesaria; si no lo es, «más» no implica automáticamente una mejor especificación.
¿IP e IK significan lo mismo?
No. IP se relaciona con acceso, sólidos y agua; IK, con impactos mecánicos. Son requisitos diferentes que pueden coexistir en un mismo proyecto.
¿El grado IP de la envolvente garantiza el mismo grado en todo el cuadro?
No por sí solo. Entradas de cable, prensaestopas, cierres, mecanizados y otros elementos incorporados deben mantener las condiciones necesarias para que el conjunto conserve la protección prevista.
¿Qué normativa define los grados de protección IP?
La clasificación IP está definida por IEC 60529, «Degrees of protection provided by enclosures (IP Code)». En un proyecto concreto también pueden intervenir otras normas y requisitos aplicables al cuadro y a su instalación.
Puedes ampliar este marco en nuestra guía sobre normativa de cuadros eléctricos industriales .
